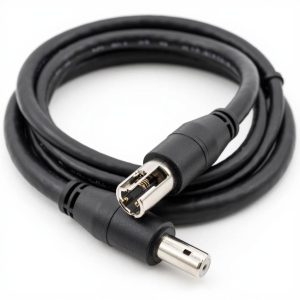

Балансный микрофонный кабель: зачем он нужен и как работает

Подключили микрофон, а из колонок не голос, а гул и помехи от телефона? Знакомо до боли. Чаще всего проблема в кабеле. Вернее, в том, что он небалансный, а микрофон и вход на пульте «заточены» под баланс. Балансный микрофонный кабель устроен хитрее, чем обычный провод, и именно он спасает, когда нужно тянуть линию на 10, 20, а то и 30 метров. Без него ни концерт, ни приличная студия не обходятся. Давайте разбираться, что у него внутри и почему без него никак.

Что у него внутри и как это работает

Если разобрать такой кабель, внутри окажутся три жилы: две сигнальные (плюс и минус) и оплётка — земля. Сигналы по двум жилам бегут в противофазе. На входе пульта или усилителя хитрый схемотехнический приём: фазу одного сигнала переворачивают и суммируют с другим. Что получается? Полезный сигнал складывается и становится громче, а помехи (они наводятся одинаково на обе жилы) — вычитаются и пропадают. Физика, 7-й класс, но работает безотказно. Именно поэтому балансные кабели — единственный выбор для длинных трасс и мест, где вокруг куча силовых проводов, диммеров и прочего электронного гудения.

Разъёмы тут используют специальные — XLR (трёхпиновые, они же «каноны») или стерео-джеки TRS (6,3 мм, с двумя чёрными полосками на контакте). Они защёлкиваются, так что случайно не выпадут, даже если кто-то запнётся о провод.

А чем тогда небалансный отличается?

Небалансный — это простой двужильный провод: одна жила (сигнал), вторая — оплётка (земля). Всё. Он дешевле, проще, но помехи собирает как пылесос. Типичный пример — гитарный кабель с обычным моно-джеком. Для гитары, которая висит на ремне в трёх метрах от усилителя, этого хватает. Но попробуйте воткнуть такой в микрофон на сцене — и услышите гул от осветительных приборов, фон от блоков питания и прочие «джунгли». Неслабо так подпортит выступление.

На что реально смотреть при покупке

Когда вы выбираете микрофонный кабель, вот четыре вещи, которые реально важны.

1. Экран. Самый живучий — экранирующая оплетка из медной проволоки. Она гнётся, не рвётся после сотого перегиба и хорошо глушит электромагнитные помехи. Бывает экран из фольги — он дешевле, но если кабель будут постоянно мотать и бросать, фольга быстро перетрётся и перестанет работать. Идеал — фольга + оплётка вместе.
2. Ёмкость и длина скрутки. У каждого кабеля есть своя ёмкость, которая растёт с длиной. Для микрофона это не так критично, как для гитары (там длина скрутки прямо на тембр влияет), но всё же: у хороших кабелей ёмкость низкая, и звук остаётся прозрачным даже на длинных линиях.
3. Разъёмы. Тут просто: если на разъёме написано Neutrik, Amphenol или Rean — это надёжно. Если какая-то безымянная пластмаска — готовьтесь, что через полгода контакты закиснут, и в самый ответственный момент в динамиках появится треск.
4. Гибкость и прочность. Кабель на сцене живёт жёстко: его скручивают, на него наступают, таскают по углам. Хорошая резиновая или ПВХ-оболочка должна гнуться легко, но не лопаться на морозе и не плавиться от жары. Мягкий кабель удобнее в укладке, живёт дольше.

Когда стоит переплачивать

Есть дорогие кабели с посеребрёнными жилами, тефлоновой изоляцией и прочими Hi-Fi штучками. Для записи симфонического оркестра или мастер-класса в дорогой студии они, может, и дают тот самый неуловимый «воздух». Но для обычного концерта, домашней студии или репетиционной базы разницы в цена качество вы не заметите. Главное — чтобы кабель был исправен, хорошо запаян и с нормальным экраном.

Плюсы и минусы баланса (коротко)

Плюсы:

• Помехи не страшны. Можно тянуть хоть 50 метров.
• Разъёмы XLR надёжные, не выпадают.
• Можно подавать фантомное питание (+48V) для конденсаторных микрофонов.

Минусы:

• Цена выше, чем у небаланса.
• Сам кабель толще и чуть менее гибкий.
• Нужна аппаратура с балансными входами (но у нормальных пультов они есть).

Итог

Если вам нужен чистый звук, вы работаете на сцене, в студии или просто не хотите слышать фон от включённого телевизора — берите балансный микрофонный кабель. Не экономьте на экране и разъёмах, это окупится отсутствием нервотрёпки.

В Компании «ПромЭлектрон» есть и простые рабочие варианты, и серьёзные студийные линейки. Приходите, посмотрим, что подойдёт. Если сомневаетесь, какой нужен — звоните, подскажем. А то купите небалансный кабель, а потом будете мучиться с гулом.
